QUBE-Rahmensystem


QUBE – ist ein modernes Rahmen- und Zubehörsystem, – dient zum Arrangement von Räumen, zur mehrfachen Verwendung und für feste Ausstellungen, hat vielseitige Anwendungsmöglichkeiten

Grundelemente des QUBE-Systems sind zwei Arten von Rahmen ausgeführt aus leichten Aluminiumprofilen:

  1. QUBE-Rahmen gefüllt mit einer Platte
  2. Gewebe-QUBE-Rahmen

und auch:

  • gerade Verbinder und Winkelverbinder
  • Scharniere

und eine breite Palette von nützlichen Zubehörteilen.

Sie sind ein System, passen miteinander – man kann sie verbinden, in verschiedenen Konfigurationen und zu verschiedenen Zwecken verwenden.

Die Grundeigenschaften des QUBE-Systems sind:

  • reine Form – die Sichtbarkeit der Konstruktionselemente der Ausstellung ist auf Minimum eingeschränkt und dank dem wird die graphische Übermittlung auf Paneelen am wichtigsten
  • modulare Bauweise und Kompaktheit – die Rahmen sind wie Klötzchen, passen miteinander, erregen die Vorstellungskraft, nach der Verpackung brauchen sie wenig Platz, montiert bilden sie Raumkonstruktionen

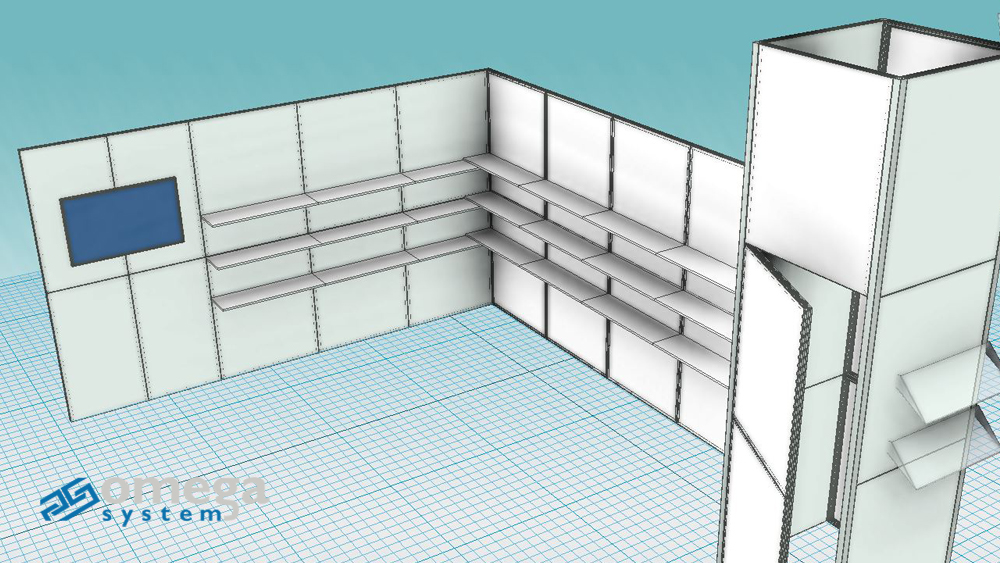

  • Rekonfigurierbarkeit – aus einem Satz von Rahmen und Zubehörteilen kann man viele unterschiedliche Stände, Elemente der Raumtrennung und anderer Konstruktionen aufbauen
  • einfache Montage und Demontage – das QUBE-System wurde so entworfen, dass die Verwendung von Werkzeugen auf Minimum beschränkt ist, sie sind nicht notwendig zur Verbindung der Grundelemente. Aluminiumrahmen sind leicht und erfordern keine Mühe, um sie aufzustellen und zu zerlegen.
  • einfache Beförderung und Lagerung – dank Zubehörteilen, wie Wagen, Überzüge, Zubehörkisten braucht der Rahmensatz nach der Verpackung wenig Platz, er ist mobil und gesichert vor Staub und Schmutz während der Lagerung.
  • Ersparnisse – ein Rahmensatz kann mehrmals verwendet werden, auch für thematisch verschiedene Veranstaltungen und Unternehmungen, man kann viele Konstruktionen bauen, die sich mit der Form und Verwendung unterscheiden, indem man nur die Graphik austauscht.

Sehen Sie, wie einfach das ist 🙂

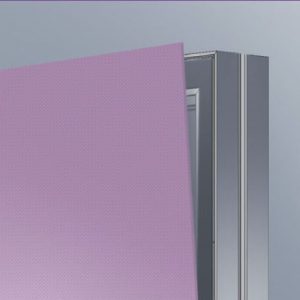

QUBE-Rahmen gefüllt mit Platten

QUBE-Rahmen gefüllt mit einer Platte:

  • kompakt – einige Rahmen können in verschiedene Layouts im Rahmen eines Satzes verbunden werden.
  • mobil – einzelne Rahmen haben verhältnismäßig kleine Abmessungen, dank den QUBE-Zubehörteilen sind sie einfach zu transportieren und zu lagern
  • die Graphik ist einfach austauschbar und dank dem kann man sie den Events mit verschiedener Thematik anpassen, wobei keine unnötigen Kosten getragen werden
  • normalerweise sind sie mit einer leichten PVC-Platte gefüllt, meistens mit einem Aufdruck
  • dank der Verwendung von einigen Befestigungsarten können sie mit verschiedenen Platten je nach der Bestimmung der Konstruktion – darin auch mit Möbelplatten gefüllt werden, was die Möglichkeit gibt, sehr viele Muster zu verwenden und es erweitert den Anwendungsumfang des Systems.

Rahmenformate können dem Bedarf angepasst werden, meistens werden sie jedoch in Standardabmessungen verwendet.

Standardabmessungen:

  • 100 cm x 125 cm
  • 70 cm x 125 cm
  • 50 cm x 125 cm
  • 100 cm x 100 cm
  • 70 cm x 100 cm

Die Platten sind an den Rahmen mit Hilfe von Magnetleistenbefestigt.

Falls eine höhere Befestigungskraft notwendig ist oder ein Layout einen festen Charakter hat, dann werden strengere, dauerhaftere Lösungen, z.B. eine Klette verwendet.

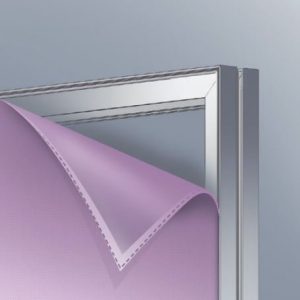

Gewebe-QUBE-Rahmen

  • Dank der Anwendung von Geweben können die Abmessungen der Rahmen entschieden größer sein und dank dem kann man größere, einheitliche graphische Oberflächen erzielen, große, nicht standardmäßige Formate nutzen.
  • Geweberahmen sind viel leichter, es ist einfacher, sie aufzuhängen oder an einer Wand zu montieren
  • die Graphik ist austauschbar – es reicht, ein Gewebe mit einem neuen Aufdruck zu verwenden.

Geweberahmen können beliebige Abmessungen haben – unter der Voraussetzung, dass eine der Seiten nicht länger als 300 cm sein wird.

Das Gewebe wird im Rahmen einfach mit einer eingenähten Dichtung befestigt.

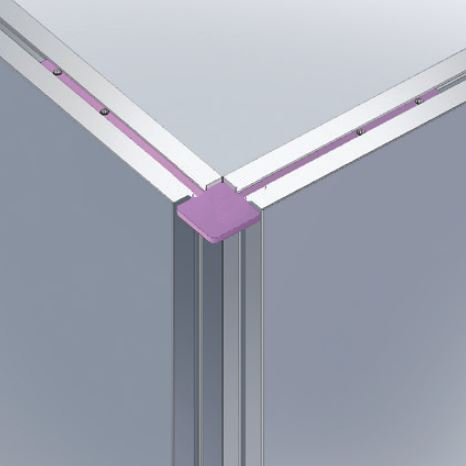

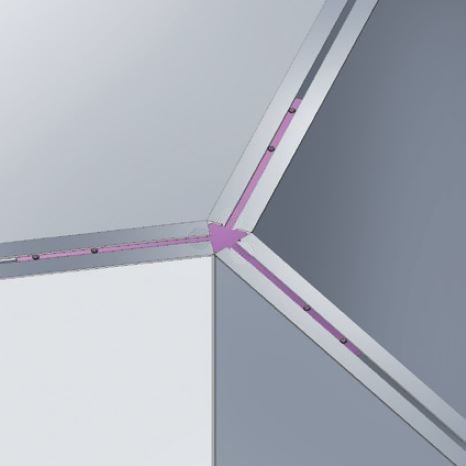

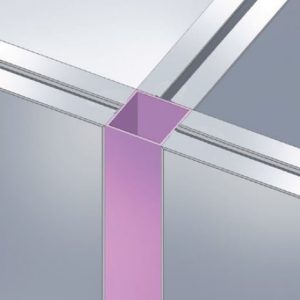

QUBE-Verbinder

  • das QUBE-System ist mit festen Verbindern ausgestattet, welche folgendes ermöglichen:

  • die Rahmen können unter verschiedenen Winkeln verbunden werden

  • die Rahmen können in verschiedenen Konfigurationen verbunden werden,

  • die Verbindung der Rahmen in einer nicht standardmäßigen Art und Weise, dass sie einzigartige, überraschende Layouts bilden

Die Grundwinkel sind:

  • 90 Grad

  • 120 Grad

  • 135 Grad

  • 3 x 90 Grad

  • 4 x 90 Grad

  • 3 x 120 Grad

  • 3 x 135 Grad

Eine besondere Anmerkung verdienen die IMPRESSION-Verbinder mit untypischen Formen, angepasst an die Vision der Projektanten und Benutzer, sie schaffen eine Möglichkeit, unwiederholbare Formen zu kreieren.

Die Verbinder erfüllen auch eine zusätzliche Funktion – sie verstärken die Konstruktion, was beim Aufbau von ausgebauten und hohen Konstruktionen besonders nutzbar ist.

Die Verwendung von Verbindern ist sehr einfach, sie erfordert keine Werkzeuge, sowie die Mehrheit der Lösungen des QUBE-Systems.

Beispiele:

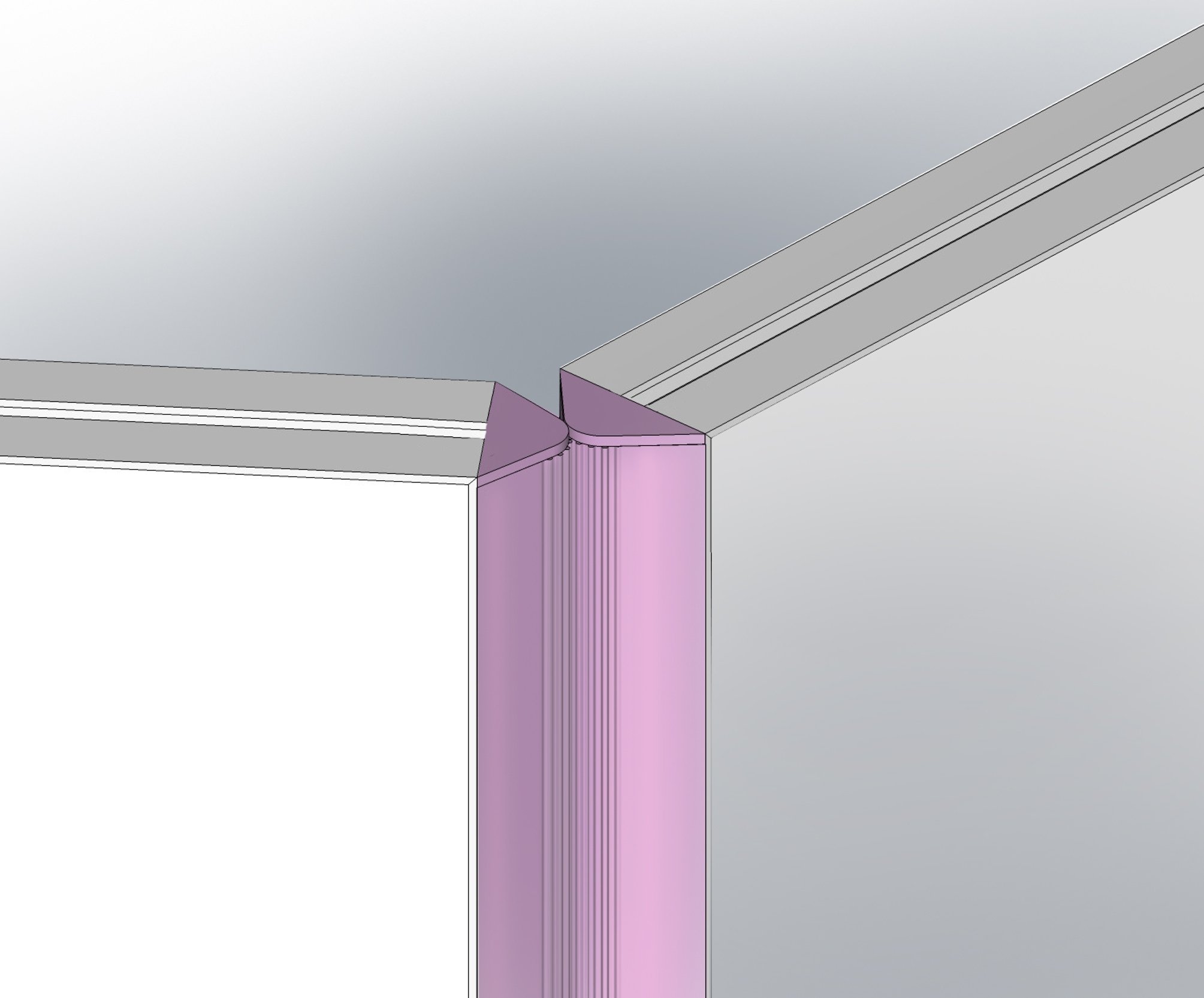

QUBE-Scharniere

QUBR-Scharniere, verwendet zur Verbindung von Rahmen und ihrer stufenlosen Einstellung unter einem beliebigen Winkel.

  • ein breiter Drehwinkel – 180 Grad (vom rechten Winkel bis zum rechten Winkel)

  • keine Durchgänge zwischen den verbundenen Paneelen in jeder Position der Rahmeneinstellung

Eine besondere Beachtung verdient ihr innovativer Charakter, der die zwei oberen Eigenschaften verbindet, was in solchen Konstruktionen einzigmalig ist.

Die Scharniere dienen auch zur Aufbau von Türen.

Gemeinschaftsgeschmacksmuster

Elemente des QUBE-Systems sind eingetragene Gemeinschaftsgeschmacksmuster.
